Bộ điều khiển PWM là gì? Nguyên lý hoạt động & Ứng dụng thực tế

Bộ điều khiển PWM (Pulse Width Modulation) là thiết bị quan trọng trong việc điều chỉnh điện áp và công suất. Nhờ nguyên lý thay đổi độ rộng xung, PWM giúp tiết kiệm năng lượng và kiểm soát thiết bị điện tử hiệu quả. Từ điều khiển động cơ DC đến đèn LED, công nghệ này ngày càng được ứng dụng rộng rãi. Bài viết sẽ giúp bạn hiểu rõ nguyên lý hoạt động và lợi ích thực tế của bộ điều khiển PWM.

Bộ điều khiển sạc PWM là gì?

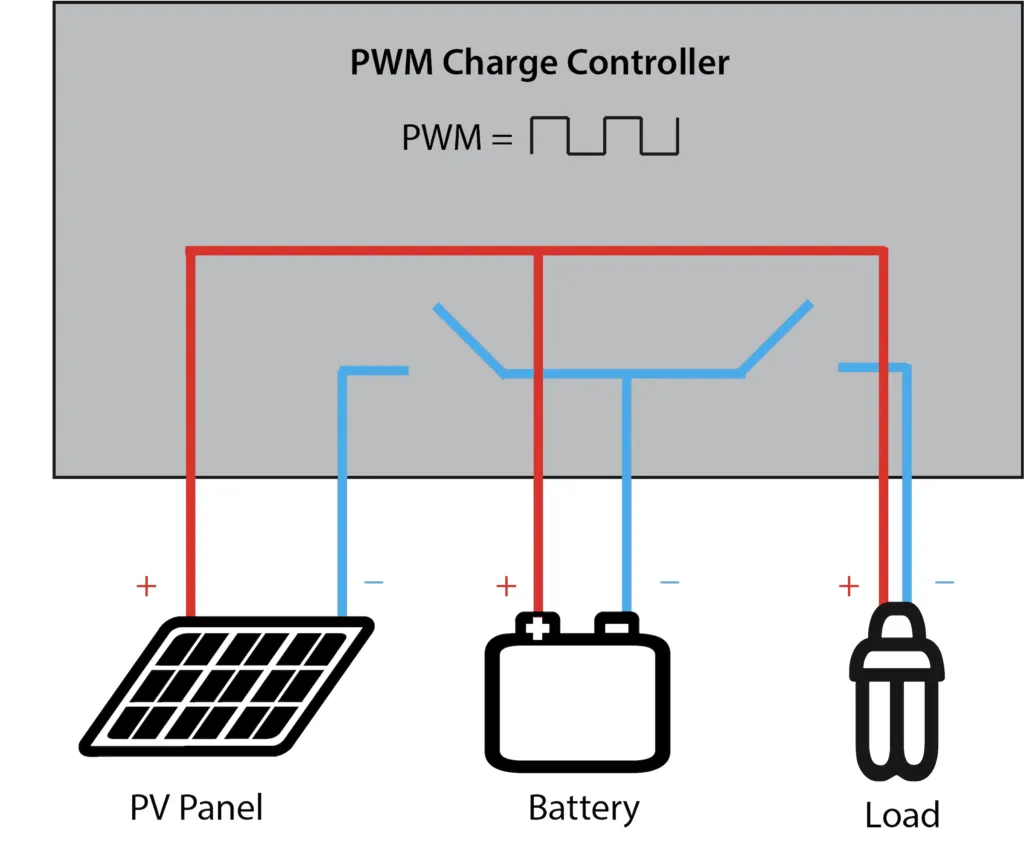

Bộ điều khiển sạc PWM (PWM Solar Charge Controller) là thiết bị điện tử đóng vai trò trung gian giữa tấm pin mặt trời và hệ thống ắc quy, có nhiệm vụ điều chỉnh quá trình sạc để bảo vệ pin khỏi tình trạng quá tải hoặc thiếu sạc. PWM viết tắt của Pulse Width Modulation, tức là "điều chế độ rộng xung" - một kỹ thuật điều khiển điện tử tinh vi.

Bộ điều khiển sạc PWM thường được ưa chuộng bởi tính đơn giản và chi phí hợp lý. Đây là lựa chọn lý tưởng cho các hệ thống năng lượng mặt trời có công suất từ 50W đến 400W, như hệ thống chiếu sáng sân vườn, cung cấp điện cho nhà nghỉ cuối tuần hay các thiết bị điện tử nhỏ.

Khác với các bộ sạc truyền thống chỉ đơn thuần cho phép hoặc ngắt dòng điện, sạc PWM có khả năng điều chỉnh linh hoạt lượng điện được truyền từ tấm pin đến ắc quy thông qua việc thay đổi độ rộng của các xung điện. Điều này giúp tối ưu hóa quá trình sạc và kéo dài tuổi thọ của hệ thống ắc quy.

Khi thực hiện các dự án điện tử, việc lựa chọn bộ điều khiển PWM phù hợp là yếu tố quyết định hiệu quả hoạt động

>>> Xem thêm: Tìm hiểu chip LED SMD: Loại LED phổ biến nhất hiện nay

Giải mã công nghệ điều chế độ rộng xung (Pulse Width Modulation - PWM)

Công nghệ PWM là nền tảng của nhiều ứng dụng điện tử hiện đại, không chỉ riêng trong lĩnh vực năng lượng mặt trời. Pulse Width Modulation hoạt động dựa trên nguyên tắc tạo ra các xung điện với tần số cố định nhưng độ rộng (thời gian bật) thay đổi được.

Để hiểu rõ hơn, hãy tưởng tượng bạn đang điều chỉnh độ sáng của một chiếc đèn bằng cách bật tắt công tắc rất nhanh. Nếu bạn để đèn sáng 50% thời gian và tắt 50% thời gian còn lại, mắt người sẽ cảm nhận được độ sáng khoảng 50% so với khi đèn sáng liên tục. Tương tự, trong bộ điều khiển sạc PWM, việc điều chỉnh tỷ lệ thời gian "bật" và "tắt" của mạch điện sẽ quyết định lượng năng lượng truyền từ tấm pin đến ắc quy.

Tần số của xung PWM trong các bộ sạc thường dao động từ 50Hz đến 500Hz, tức là mạch sẽ bật tắt từ 50 đến 500 lần trong một giây. Tần số cao này đảm bảo quá trình sạc diễn ra mượt mà mà không gây ra hiện tượng nhấp nháy hay dao động trong hệ thống.

>>> Xem thêm: Chỉ số kháng nước IP là gì? Kinh nghiệm chọn thiết bị chống bụi, chống nước

Nguyên lý hoạt động chi tiết của một bộ sạc PWM

Nguyên lý hoạt động sạc PWM có thể được chia thành ba giai đoạn chính: giai đoạn sạc khối (Bulk), giai đoạn hấp thụ (Absorption) và giai đoạn duy trì (Float).

Giai đoạn sạc khối: Khi ắc quy ở mức điện áp thấp (thường dưới 11.5V đối với ắc quy 12V), bộ điều khiển sẽ hoạt động như một công tắc đóng hoàn toàn, cho phép toàn bộ dòng điện từ tấm pin truyền vào ắc quy. Trong giai đoạn này, tỷ lệ PWM gần như 100%, tức là mạch ở trạng thái "bật" hầu hết thời gian.

Giai đoạn hấp thụ: Khi điện áp ắc quy tăng lên khoảng 14.4V (đối với ắc quy axit-chì 12V), bộ điều khiển bắt đầu điều chỉnh tỷ lệ PWM để duy trì điện áp này. Lúc này, tỷ lệ "bật" của mạch sẽ giảm dần từ 100% xuống còn 10-30% tùy thuộc vào mức độ nạp đầy của ắc quy.

Giai đoạn duy trì: Khi ắc quy đã được sạc đầy, điện áp được giảm xuống mức duy trì (thường là 13.6V đối với ắc quy 12V) để tránh hiện tượng sôi nước cất và kéo dài tuổi thọ ắc quy. Tỷ lệ PWM lúc này chỉ còn khoảng 5-10%.

Một điểm quan trọng mà nhiều khách hàng của chúng tôi thường thắc mắc là tại sao điện áp tấm pin lại bị "kéo xuống" bằng với điện áp ắc quy. Điều này xảy ra bởi bộ sạc PWM hoạt động như một công tắc trực tiếp, không có khả năng biến đổi điện áp như bộ sạc MPPT. Khi mạch ở trạng thái "bật", tấm pin và ắc quy được nối trực tiếp với nhau, dẫn đến việc điện áp tấm pin sẽ bị kéo xuống bằng với điện áp ắc quy.

>>> Xem thêm: Tìm hiểu về chip LED Cree: ưu điểm và ứng dụng

Ưu điểm của bộ điều khiển sạc PWM

Từ góc độ một nhà cung cấp thiết bị năng lượng mặt trời nhiều năm kinh nghiệm, Hoàng Quốc Bảo thấy rằng bộ điều khiển sạc PWM mang lại nhiều lợi ích thiết thực:

Chi phí đầu tư thấp: Đây có thể coi là ưu điểm lớn nhất của sạc PWM. Với cùng một dòng điện định mức, giá thành của bộ sạc PWM thường chỉ bằng 30-50% so với bộ sạc MPPT tương đương. Điều này đặc biệt quan trọng đối với các dự án có ngân sách hạn chế hoặc các hệ thống công suất nhỏ.

Độ tin cậy cao: Cấu trúc mạch của sạc PWM tương đối đơn giản với ít linh kiện phức tạp hơn. Điều này không chỉ giảm khả năng hỏng hóc mà còn giúp việc bảo trì trở nên dễ dàng hơn. Trong kinh nghiệm của chúng tôi, tỷ lệ hỏng hóc của sạc PWM thường thấp hơn 3% trong năm đầu sử dụng.

Khả năng tương thích tốt: Sạc PWM giá rẻ thường có khả năng hoạt động ổn định với nhiều loại ắc quy khác nhau, từ ắc quy axit-chì, ắc quy gel đến ắc quy AGM. Một số model cao cấp còn hỗ trợ cả ắc quy lithium với các thuật toán sạc được tối ưu hóa riêng.

Dễ lắp đặt và vận hành: Việc kết nối một bộ sạc PWM thường chỉ cần 4 dây cơ bản: dương và âm từ tấm pin, dương và âm đến ắc quy. Không cần thiết lập hay cấu hình phức tạp, hầu hết các model đều có thể hoạt động ngay sau khi kết nối.

Hoạt động ít tiếng ồn: Do không có các cuộn cảm lớn hay quạt làm mát, sạc PWM hoạt động gần như im lặng. Điều này rất quan trọng trong các ứng dụng trong nhà hoặc khu vực yên tĩnh.

Khả năng chịu nhiệt tốt: Với hiệu suất chuyển đổi không cao như MPPT, sạc PWM sinh ra ít nhiệt hơn và do đó có thể hoạt động ổn định trong môi trường nhiệt độ cao mà không cần hệ thống làm mát phức tạp.

Bộ điều khiển PWM không chỉ giúp tiết kiệm điện năng mà còn đem lại khả năng kiểm soát mượt mà cho động cơ và đèn LED

>>> Xem thêm: Đèn Năng Lượng Mặt Trời Hoàng Quốc Bảo Giảm 30%, Miễn Phí Vận Chuyển, Bảo Hành 5 Năm

Những nhược điểm cần cân nhắc khi sử dụng sạc PWM

Tuy có nhiều ưu điểm, ưu nhược điểm sạc PWM cần được đánh giá một cách khách quan để đưa ra quyết định đúng đắn:

Mất mát năng lượng đáng kể: Đây là nhược điểm lớn nhất của công nghệ PWM. Do tấm pin bị "kéo xuống" điện áp ắc quy, điểm hoạt động sẽ không còn ở vùng công suất tối ưu (Maximum Power Point). Điều này dẫn đến việc mất mát khoảng 15-25% năng lượng so với tiềm năng thực tế của tấm pin.

Hiệu suất thấp hơn với tấm pin điện áp cao: Sạc PWM phát huy tối đa hiệu quả khi điện áp tấm pin (Vmp) gần với điện áp sạc của ắc quy. Với các tấm pin có Vmp cao (như tấm pin 24V để sạc ắc quy 12V), mức độ mất mát năng lượng sẽ càng lớn.

Không thích hợp với hệ thống lớn: Do mất mát năng lượng tương đối cao, sạc PWM không phải là lựa chọn kinh tế cho các hệ thống công suất lớn. Với hệ thống trên 500W, chi phí điện năng bị lãng phí theo thời gian có thể lớn hơn khoản tiết kiệm ban đầu từ việc chọn sạc PWM thay vì MPPT.

Hạn chế trong điều kiện ánh sáng yếu: Trong điều kiện ánh sáng thấp (như buổi sáng sớm, chiều tối hoặc trời âm u), hiệu suất của sạc PWM giảm mạnh hơn so với sạc MPPT. Điều này có thể ảnh hưởng đến tổng lượng năng lượng thu được trong ngày.

>>> Xem thêm: Đèn Năng Lượng Mặt Trời 300W Chính Hãng Giá Tốt

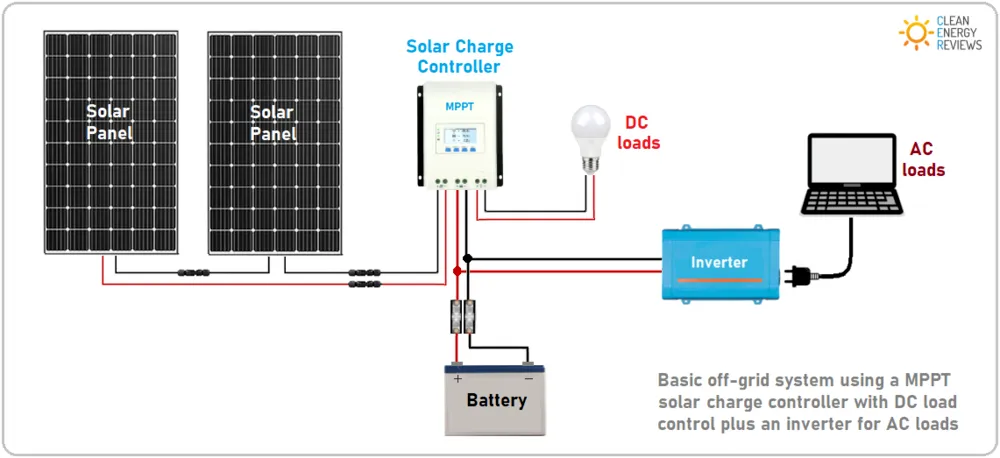

Khi nào nên lựa chọn bộ điều khiển sạc PWM thay vì MPPT?

So sánh sạc PWM và MPPT là chủ đề mà Hoàng Quốc Bảo thường được khách hàng hỏi đến nhiều nhất. Quyết định lựa chọn nên dựa trên các yếu tố cụ thể của từng dự án:

Hệ thống công suất nhỏ (dưới 400W): Đối với các hệ thống nhỏ như đèn sân vườn, hệ thống cấp điện cho camera an ninh, hay các thiết bị điện tử nhỏ, sạc PWM thường là lựa chọn hợp lý hơn về mặt kinh tế. Khoản tiết kiệm từ việc chọn sạc PWM có thể được sử dụng để nâng cấp các thành phần khác của hệ thống.

Ngân sách hạn chế: Khi ngân sách đầu tư ban đầu là yếu tố quyết định, sạc PWM giúp giảm đáng kể chi phí khởi điểm. Tuy nhiên, cần tính toán kỹ lưỡng về chi phí vận hành dài hạn.

Tấm pin và ắc quy có điện áp phù hợp: Sạc PWM hoạt động hiệu quả nhất khi sử dụng tấm pin 12V (Vmp khoảng 17-18V) với ắc quy 12V, hoặc tấm pin 24V với ắc quy 24V. Trong trường hợp này, mức độ mất mát năng lượng sẽ được giảm thiểu.

Ứng dụng không yêu cầu hiệu suất cao: Các ứng dụng như đèn chiếu sáng đường đi, sạc điện thoại khẩn cấp, hay cấp điện cho các thiết bị có công suất thấp thường không đòi hỏi hiệu suất tối ưu.

Môi trường ít bụi bẩn: Do cấu trúc đơn giản và ít khe tản nhiệt, sạc PWM phù hợp với môi trường có ít bụi bẩn, không cần bảo trì thường xuyên.

Ngược lại, nên chọn bộ điều khiển MPPT khi:

• Hệ thống có công suất trên 400W
• Sử dụng tấm pin điện áp cao với ắc quy điện áp thấp
• Yêu cầu hiệu suất tối ưu trong mọi điều kiện
• Có thể chấp nhận chi phí đầu tư cao hơn để tiết kiệm dài hạn

>>> Xem thêm: Đèn Năng Lượng Mặt Trời 500W- Đèn KungFu Solar Năng Lượng Mặt Trời 500W,IP 67 Loại Lớn

Cách chọn bộ điều khiển sạc PWM phù hợp

Cách chọn bộ điều khiển sạc PWM đúng cách sẽ quyết định hiệu suất và tuổi thọ của toàn bộ hệ thống. Dựa trên kinh nghiệm tư vấn của chúng tôi, có một số tiêu chí quan trọng cần xem xét:

Dòng điện định mức: Chọn bộ sạc có dòng điện định mức lớn hơn 25% so với dòng điện ngắn mạch (Isc) của hệ thống tấm pin. Ví dụ, với tấm pin có Isc = 6A, nên chọn sạc có dòng định mức tối thiểu 8A để đảm bảo an toàn.

Điện áp hệ thống: Xác định rõ điện áp hệ thống (12V, 24V, hoặc 48V) và chọn sạc tương thích. Một số model có thể tự nhận diện điện áp hệ thống, nhưng các model chuyên dụng thường hoạt động ổn định hơn.

Tính năng bảo vệ: Tìm kiếm các tính năng bảo vệ cơ bản như:

• Bảo vệ quá dòng và quá áp
• Bảo vệ ngược cực
• Bảo vệ ngắn mạch
• Bảo vệ quá nhiệt
• Bảo vệ sạc ngược (từ ắc quy về tấm pin vào ban đêm)

Chế độ sạc đa giai đoạn: Ưu tiên các model hỗ trợ sạc 3 giai đoạn (Bulk-Absorption-Float) hoặc 4 giai đoạn (thêm Equalization) để tối ưu hóa quá trình sạc và kéo dài tuổi thọ ắc quy.

Giao diện hiển thị: Màn hình LCD hoặc LED giúp theo dõi trạng thái hoạt động, điện áp, dòng điện và các thông số quan trọng khác. Điều này đặc biệt hữu ích cho việc bảo trì và khắc phục sự cố.

Khả năng tải: Nhiều bộ sạc PWM hiện đại tích hợp thêm chức năng điều khiển tải, cho phép tự động bật/tắt đèn LED hoặc các thiết bị khác dựa trên mức điện áp ắc quy và thời gian.

Chứng nhận chất lượng: Tìm kiếm các sản phẩm có chứng nhận CE, FCC, RoHS để đảm bảo chất lượng và an toàn sử dụng.

>>> Xem thêm: Quạt Năng Lượng Mặt Trời Hoàng Quốc Bảo, Uy Tín, Chính Hãng, Bền Bỉ

Câu hỏi thường gặp

Sạc PWM có an toàn cho ắc quy không?

Trả lời: Hoàn toàn an toàn khi sử dụng đúng cách. Các bộ điều khiển sạc PWM chất lượng được trang bị đầy đủ các tính năng bảo vệ cần thiết như chống quá sạc, bảo vệ điện áp thấp và bảo vệ ngược cực. Chúng tôi khuyên khách hàng nên chọn những sản phẩm từ các thương hiệu uy tín và có chứng nhận chất lượng quốc tế.

Tại sao sạc PWM lại rẻ hơn sạc MPPT?

Trả lời: Sự khác biệt về giá thành chủ yếu đến từ độ phức tạp của mạch điện tử. Sạc PWM sử dụng công nghệ công tắc đơn giản trong khi MPPT cần các bộ vi xử lý phức tạp và thuật toán tối ưu hóa. Ít linh kiện hơn đồng nghĩa với chi phí sản xuất thấp hơn, từ đó tạo ra lợi thế giá cả cho người tiêu dùng.

Tôi có thể dùng tấm pin 24V để sạc cho hệ ắc quy 12V bằng sạc PWM không?

Trả lời: Về mặt kỹ thuật là có thể, nhưng không khuyến khích. Khi sử dụng tấm pin 24V (Vmp khoảng 36V) với ắc quy 12V qua sạc PWM, điện áp tấm pin sẽ bị kéo xuống 12-14V, gây lãng phí nghiêm trọng năng lượng (có thể lên đến 60%). Trong trường hợp này, sạc MPPT sẽ là lựa chọn phù hợp hơn.

Hiệu suất của bộ điều khiển sạc PWM là bao nhiêu?

Trả lời: Hiệu suất chuyển đổi của mạch PWM thường đạt 95-98%. Tuy nhiên, do không thể khai thác được điểm công suất tối ưu của tấm pin, hiệu suất tổng thể của hệ thống thường chỉ đạt 75-85% so với tiềm năng thực tế của tấm pin.

Sạc PWM có thể dùng cho pin lithium không?

Trả lời: Một số bộ điều khiển sạc PWM cao cấp hỗ trợ pin lithium với các profile sạc được lập trình sẵn. Tuy nhiên, cần chú ý rằng pin lithium thường yêu cầu thuật toán sạc chính xác hơn và khả năng cân bằng cell, vì vậy việc chọn sạc chuyên dụng cho lithium sẽ an toàn và hiệu quả hơn.

Tuổi thọ của một bộ sạc PWM là bao lâu?

Trả lời: Với chất lượng tốt và sử dụng đúng cách, một bộ sạc PWM có thể hoạt động từ 8-15 năm. Tuổi thọ phụ thuộc vào chất lượng linh kiện, điều kiện môi trường và mức độ tải. Để kéo dài tuổi thọ, nên đặt sạc ở nơi khô ráo, thoáng mát và kiểm tra định kỳ các kết nối.

Kết bài

Với hơn 10 năm kinh nghiệm trong lĩnh vực năng lượng mặt trời, Hoàng Quốc Bảo hiểu rằng việc chọn lựa bộ điều khiển sạc PWM phù hợp không chỉ dựa trên giá thành mà còn phải cân nhắc kỹ lưỡng các yếu tố kỹ thuật và nhu cầu sử dụng thực tế. Chúng tôi luôn sẵn sàng tư vấn chi tiết để giúp khách hàng đưa ra quyết định đúng đắn nhất, đảm bảo hệ thống năng lượng mặt trời hoạt động hiệu quả và bền bỉ theo thời gian.
