Cảm biến chuyển động PIR - Công nghệ thông minh cho ngôi nhà hiện đại 2025

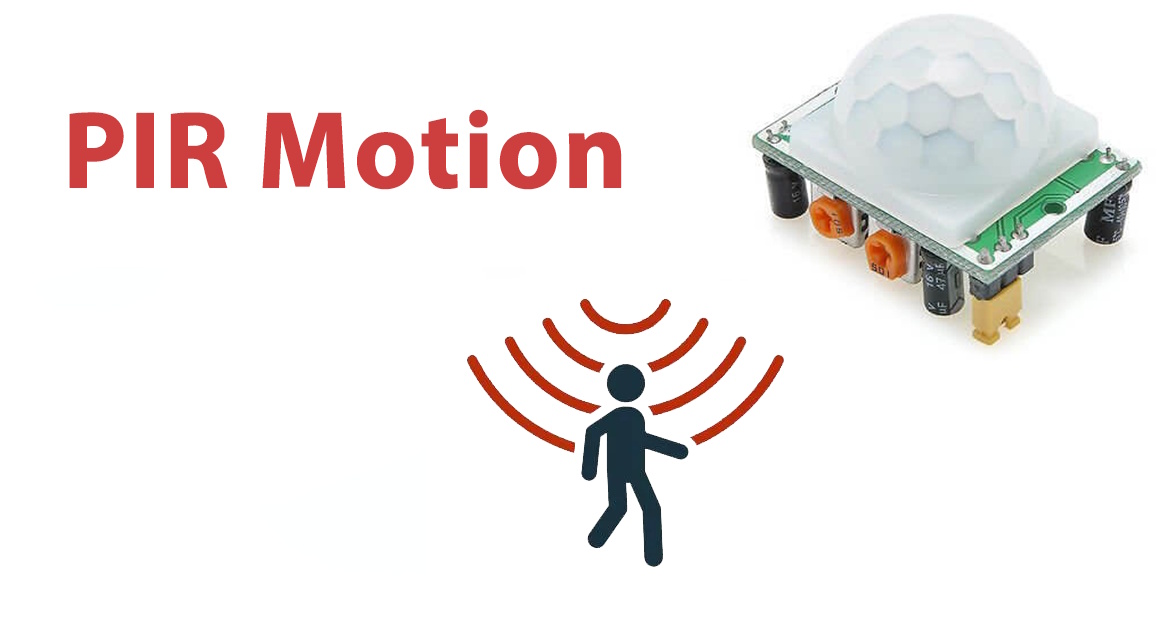

Cảm biến chuyển động PIR đã trở thành một phần không thể thiếu trong các hệ thống an ninh và tự động hóa nhà thông minh ngày nay. Với khả năng phát hiện chuyển động chính xác và tiết kiệm năng lượng, công nghệ này mang lại sự tiện ích vượt trội cho người sử dụng. Hãy cùng chúng tôi khám phá chi tiết về công nghệ thông minh này và cách nó có thể cải thiện chất lượng cuộc sống của bạn.

Cảm biến chuyển động PIR là gì?

Cảm biến chuyển động PIR (Passive Infrared Sensor) hay còn gọi là cảm biến hồng ngoại thụ động, là một thiết bị điện tử có khả năng phát hiện chuyển động của các vật thể phát nhiệt như con người và động vật. Thuật ngữ "thụ động" trong tên gọi này có ý nghĩa quan trọng - nó chỉ ra rằng cảm biến không tự phát ra bất kỳ tín hiệu nào mà chỉ nhận và phân tích bức xạ hồng ngoại từ môi trường xung quanh.

Từ kinh nghiệm thực tế của chúng tôi, cảm biến PIR hoạt động dựa trên nguyên lý đơn giản nhưng hiệu quả: mọi vật thể có nhiệt độ đều phát ra bức xạ hồng ngoại. Khi một người hoặc động vật di chuyển trong phạm vi quan sát, sự thay đổi trong mô hình bức xạ nhiệt sẽ được cảm biến phát hiện và xử lý thành tín hiệu điện.

Điều khiến passive infrared sensor trở nên phổ biến chính là tính ổn định và độ tin cậy cao. Khác với các loại cảm biến chuyển động khác, PIR không bị ảnh hưởng bởi ánh sáng, âm thanh hay các yếu tố môi trường thông thường. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng từ đơn giản như đèn cảm biến chuyển động đến phức tạp như hệ thống báo trộm hồng ngoại chuyên nghiệp.

Cảm biến chuyển động PIR ngày càng phổ biến trong các hệ thống chiếu sáng, an ninh và tự động hóa

>>> Xem thêm: Pin Lithium là gì? Tổng quan chi tiết về công nghệ pin tiên tiến nhất hiện nay

Nguyên lý hoạt động của cảm biến hồng ngoại thụ động (PIR)

Nguyên lý hoạt động cảm biến PIR dựa trên việc phát hiện sự thay đổi bức xạ hồng ngoại trong môi trường. Quá trình này diễn ra qua các bước cụ thể mà Hoàng Quốc Bảo sẽ giải thích chi tiết:

Bước 1: Thu nhận bức xạ hồng ngoại Mọi vật thể có nhiệt độ trên không độ tuyệt đối (-273°C) đều phát ra bức xạ hồng ngoại. Con người với nhiệt độ cơ thể khoảng 37°C phát ra bức xạ mạnh trong dải 8-14 micromet, nằm trong phạm vi nhạy cảm của cảm biến PIR.

Bước 2: Phân vùng trường quan sát Thấu kính Fresnel đặc biệt chia trường nhìn thành nhiều vùng sáng và tối xen kẽ. Khi một vật thể chuyển động, nó sẽ đi qua các vùng này, tạo ra sự thay đổi liên tục trong cường độ bức xạ mà cảm biến nhận được.

Bước 3: Chuyển đổi tín hiệu Element nhiệt điện bên trong cảm biến sẽ chuyển đổi sự thay đổi nhiệt độ thành tín hiệu điện yếu. Tín hiệu này sau đó được khuếch đại và xử lý bởi mạch điện tử.

Bước 4: Xử lý và ra quyết định Mạch xử lý sẽ phân tích tín hiệu để loại bỏ nhiễu và đưa ra quyết định có phát hiện chuyển động hay không. Nếu có, cảm biến sẽ kích hoạt đầu ra để điều khiển các thiết bị khác.

Theo kinh nghiệm của chúng tôi, việc hiểu rõ nguyên lý hoạt động cảm biến PIR giúp người dùng lắp đặt và sử dụng thiết bị hiệu quả hơn, đồng thời tránh được những lỗi không mong muốn.

>>> Xem thêm: Pin LiFePO4 là gì? Ưu điểm vượt trội so với pin truyền thống

Cấu tạo chi tiết bên trong một cảm biến PIR

Để hiểu sâu hơn về cảm biến chuyển động PIR, chúng ta cần tìm hiểu cấu tạo bên trong của nó. Hoàng Quốc Bảo sẽ phân tích từng thành phần quan trọng:

Thấu kính Fresnel Đây là thành phần quan trọng nhất, thường được làm từ nhựa polyethylene có khả năng truyền qua bức xạ hồng ngoại tốt. Thấu kính này có cấu trúc đặc biệt với nhiều mặt cong tạo thành các vùng hội tụ và phân tán, giúp tăng độ nhạy và mở rộng góc phát hiện.

Element nhiệt điện (Pyroelectric Element) Thường sử dụng vật liệu LiTaO3 (Lithium Tantalate) hoặc PZT (Lead Zirconate Titanate). Element này được cấu tạo từ hai phần đối xứng để tạo ra tín hiệu vi sai, giúp loại bỏ nhiễu do thay đổi nhiệt độ môi trường.

Mạch khuếch đại và xử lý tín hiệu Bao gồm op-amp để khuếch đại tín hiệu yếu từ element nhiệt điện, bộ lọc để loại bỏ nhiễu, và mạch so sánh để đưa ra quyết định cuối cùng.

Vỏ bảo vệ TO-5 Thường được làm từ kim loại có khả năng che chắn nhiễu điện từ và bảo vệ các linh kiện bên trong khỏi tác động môi trường.

Cửa sổ filter hồng ngoại Được thiết kế để chỉ cho phép bức xạ trong dải 8-14 micromet đi qua, đây chính là dải bức xạ chủ yếu của cơ thể người.

Từ kinh nghiệm lắp đặt thực tế, chúng tôi nhận thấy chất lượng của từng thành phần này ảnh hưởng trực tiếp đến độ nhạy và độ ổn định của cảm biến PIR.

Khi chọn mua, bạn cần xác định nhu cầu sử dụng trong nhà, ngoài trời hay gắn kết với hệ thống báo động

>>> Xem thêm: Tấm pin Monocrystalline là gì? Công nghệ pin mặt trời hiệu suất cao

Ưu điểm và nhược điểm của công nghệ cảm biến PIR

Sau nhiều năm ứng dụng cảm biến chuyển động PIR trong các dự án thực tế, Hoàng Quốc Bảo đã tổng hợp được những ưu điểm và hạn chế của công nghệ này:

Ưu điểm nổi bật:

Tiết kiệm năng lượng cao PIR chỉ tiêu thụ khoảng 0.8-1mA dòng điện khi hoạt động, phù hợp cho các ứng dụng chạy pin hoặc năng lượng mặt trời. Điều này đặc biệt có ý nghĩa khi tích hợp vào đèn cảm biến chuyển động năng lượng mặt trời.

Không bị ảnh hưởng bởi ánh sáng Khác với cảm biến quang, PIR hoạt động ổn định trong mọi điều kiện ánh sáng, từ ban ngày đến đêm tối.

Chi phí thấp Giá thành rẻ và dễ sản xuất hàng loạt, giúp giảm chi phí tổng thể của hệ thống.

Độ tin cậy cao Tuổi thọ lên đến 10 năm trong điều kiện sử dụng bình thường, ít hỏng hóc.

An toàn cho sức khỏe Hoàn toàn thụ động, không phát ra bức xạ nào có thể gây hại.

Nhược điểm cần lưu ý:

Nhạy cảm với nhiệt độ Hiệu suất giảm khi nhiệt độ môi trường gần với nhiệt độ cơ thể người (30-35°C).

Không phát hiện vật thể đứng yên Chỉ có thể phát hiện chuyển động, không thể xác định sự hiện diện của vật thể tĩnh.

Bị cản trở bởi vật cản Không thể xuyên qua tường, kính hoặc các vật liệu không trong suốt với hồng ngoại.

Có thể báo động giả Do nhiệt độ thay đổi đột ngột, gió mạnh thổi vào cây cối, hoặc ánh nắng chiếu trực tiếp.

>>> Xem thêm: Chip LED 7070 - Giải pháp chiếu sáng công suất lớn hiệu quả nhất hiện nay

So sánh cảm biến PIR với các loại cảm biến chuyển động khác (vi sóng, siêu âm)

Trong thị trường hiện tại, ngoài cảm biến PIR còn có các công nghệ khác như vi sóng và siêu âm. Hoàng Quốc Bảo sẽ so sánh chi tiết để giúp bạn lựa chọn phù hợp:

Cảm biến vi sóng (Microwave Sensor)

Ưu điểm:

• Có thể xuyên qua vật liệu mỏng như gỗ, nhựa
• Phát hiện chuyển động nhỏ nhất
• Không bị ảnh hưởng bởi nhiệt độ môi trường

Nhược điểm:

• Tiêu thụ điện năng cao (10-20mA)
• Có thể gây nhiễu điện từ
• Chi phí cao hơn PIR 3-5 lần
• Dễ báo động giả do rung động

Cảm biến siêu âm (Ultrasonic Sensor)

Ưu điểm:

• Có thể đo chính xác khoảng cách
• Hoạt động trong mọi điều kiện ánh sáng
• Độ chính xác cao

Nhược điểm:

• Bị ảnh hưởng bởi nhiệt độ và độ ẩm không khí
• Không hoạt động tốt trong môi trường có nhiều phản xạ âm thanh
• Tiêu thụ điện năng trung bình

Từ kinh nghiệm thực tế tại Hoàng Quốc Bảo cho thấ, cảm biến chuyển động PIR là lựa chọn tối ưu cho hầu hết các ứng dụng dân dụng nhờ sự cân bằng giữa hiệu suất, chi phí và độ tin cậy.

>>> Xem thêm: CCT là gì? Đèn LED năng lượng mặt trời cần CCT bao nhiêu?

Những ứng dụng thực tiễn của cảm biến PIR trong đời sống

Ứng dụng cảm biến PIR rất đa dạng và phong phú trong đời sống hiện đại. Qua nhiều năm tư vấn và lắp đặt, chúng tôi đã triển khai thành công nhiều giải pháp sử dụng công nghệ này:

Hệ thống chiếu sáng tự động

Đèn cảm biến chuyển động trong nhà là ứng dụng phổ biến nhất. Khi có người vào phòng, đèn sẽ tự động bật và tắt khi không còn ai. Điều này đặc biệt hữu ích cho:

• Hành lang, cầu thang
• Nhà vệ sinh, phòng tắm
• Garage, kho để đồ
• Sân vườn, lối đi ngoài trời

Với đèn cảm biến chuyển động năng lượng mặt trời, bạn còn có thể tiết kiệm được 70-80% chi phí điện năng so với hệ thống chiếu sáng thường.

Hệ thống an ninh và báo động

Báo trộm hồng ngoại sử dụng PIR có thể:

• Phát hiện kẻ đột nhập vào nhà, văn phòng
• Kích hoạt camera an ninh khi có chuyển động
• Gửi cảnh báo đến điện thoại thông minh
• Kết nối với hệ thống báo động trung tâm

Theo thống kê của chúng tôi, các hệ thống sử dụng cảm biến PIR có tỷ lệ phát hiện chính xác lên đến 95% và tỷ lệ báo động giả dưới 5%.

Tự động hóa nhà thông minh

Trong hệ thống smart home, cảm biến chuyển động PIR có thể:

• Điều khiển điều hòa nhiệt độ theo sự hiện diện
• Tự động phát nhạc khi vào phòng
• Điều chỉnh rèm cửa, mở/đóng cửa tự động
• Kích hoạt các thiết bị gia dụng thông minh

Ứng dụng thương mại và công nghiệp

• Điều khiển chiếu sáng văn phòng, nhà xưởng
• Hệ thống báo động kho bãi, nhà máy
• Đếm lượng người ra vào tự động
• Quản lý năng lượng trong tòa nhà

Thiết bị y tế và chăm sóc sức khỏe

• Giám sát hoạt động của người già, bệnh nhân
• Cảnh báo ngã trong nhà tắm, phòng ngủ
• Tự động bật đèn đêm khi có người dậy

Hoàng Quốc Bảo khuyên bạn nên chọn sản phẩm có chất lượng tốt và được lắp đặt bởi đội ngũ chuyên nghiệp để đảm bảo hiệu quả tối đa.

>>> Xem thêm: Quang thông là gì? Cách lựa chọn khi mua đèn năng lượng mặt trời

Các lỗi thường gặp và cách khắc phục khi dùng cảm biến PIR

Trong quá trình sử dụng cảm biến chuyển động PIR, người dùng thường gặp một số vấn đề. Dựa trên kinh nghiệm thực tế, Hoàng Quốc Bảo sẽ chia sẻ các lỗi phổ biến và cách xử lý:

Lỗi 1: Cảm biến không phát hiện chuyển động

Nguyên nhân:

• Nguồn điện không ổn định hoặc quá thấp
• Cảm biến bị che khuất bởi vật cản
• Nhiệt độ môi trường quá cao (gần nhiệt độ cơ thể)
• Element nhiệt điện bị hỏng

Cách khắc phục:

• Kiểm tra điện áp nguồn (thường 5-12VDC)
• Loại bỏ các vật cản trước mặt cảm biến
• Lắp đặt ở vị trí thoáng mát, tránh ánh nắng trực tiếp
• Thay thế cảm biến mới nếu cần

Lỗi 2: Báo động giả liên tục

Nguyên nhân:

• Cảm biến hướng vào nguồn nhiệt (đèn, máy điều hòa)
• Cây cối, rèm cửa bị gió thổi
• Động vật nhỏ di chuyển trong phạm vi
• Độ nhạy được cài đặt quá cao

Cách khắc phục:

• Điều chỉnh góc lắp đặt, tránh hướng vào nguồn nhiệt
• Cố định các vật thể có thể rung động
• Điều chỉnh độ nhạy phù hợp
• Sử dụng cảm biến có chế độ pet-immune

Lỗi 3: Thời gian kích hoạt không chính xác

Nguyên nhân:

• Biến trở điều chỉnh thời gian bị lệch
• Tụ điện trong mạch timing bị hỏng
• Nhiễu điện từ ảnh hưởng

Cách khắc phục:

• Điều chỉnh lại biến trở time delay
• Kiểm tra và thay thế linh kiện hỏng
• Lắp đặt tránh xa thiết bị phát nhiễu

Lỗi 4: Phạm vi phát hiện giảm

Nguyên nhân:

• Thấu kính Fresnel bị bẩn hoặc mờ
• Element nhiệt điện bị lão hóa
• Nhiệt độ hoạt động vượt quá giới hạn

Cách khắc phục:

• Vệ sinh thấu kính bằng vải mềm
• Thay thế cảm biến khi cần
• Đảm bảo nhiệt độ hoạt động trong khoảng cho phép

Lỗi 5: Cảm biến hoạt động không ổn định

Nguyên nhân:

• Nguồn điện có nhiễu hoặc gợn sóng cao
• Dây dẫn quá dài gây suy hao tín hiệu
• Tiếp xúc kém tại các đầu nối

Cách khắc phục:

• Sử dụng nguồn điện ổn định, có bộ lọc
• Rút ngắn chiều dài dây dẫn
• Kiểm tra và làm chặt các đầu nối

Theo sơ đồ mạch cảm biến PIR tiêu chuẩn, việc bảo trì định kỳ và cách lắp đặt cảm biến chuyển động đúng kỹ thuật sẽ giảm thiểu đáng kể các lỗi này.

>>> Xem thêm: Đèn Năng Lượng Mặt Trời 500W- Đèn KungFu Solar Năng Lượng Mặt Trời 500W,IP 67 Loại Lớn

Câu hỏi thường gặp

Cảm biến PIR có phát ra tia hồng ngoại không?

Trả lời: Không, cảm biến hồng ngoại thụ động PIR hoàn toàn không phát ra bất kỳ tia hồng ngoại nào. Đây chính là điểm khác biệt cơ bản so với cảm biến hồng ngoại chủ động.

PIR chỉ nhận và phân tích bức xạ hồng ngoại từ môi trường, điều này làm cho nó an toàn tuyệt đối cho sức khỏe con người và không gây nhiễu điện từ. Theo kinh nghiệm của Hoàng Quốc Bảo, đây là một trong những lý do chính khiến passive infrared sensor được ưa chuộng trong các ứng dụng dân dụng.

Phạm vi hoạt động hiệu quả của cảm biến PIR là bao xa?

Trả lời: Phạm vi hoạt động của cảm biến chuyển động PIR thường từ 5-12 mét, tùy thuộc vào loại cảm biến và điều kiện môi trường. Với góc phát hiện khoảng 90-120 độ, cảm biến có thể bao phủ diện tích khá lớn. Tuy nhiên, độ nhạy sẽ giảm dần theo khoảng cách. Chúng tôi khuyên lắp đặt cảm biến ở độ cao 2.2-2.5m và hướng về phía khu vực cần giám sát để đạt hiệu quả tối ưu.

Cảm biến PIR có bị ảnh hưởng bởi nhiệt độ môi trường không?

Trả lời: Có, nhiệt độ môi trường ảnh hưởng đáng kể đến hiệu suất của cảm biến PIR. Khi nhiệt độ xung quanh tiến gần đến nhiệt độ cơ thể người (30-35°C), độ nhạy của cảm biến sẽ giảm do chênh lệch nhiệt độ không đủ lớn. Ngược lại, ở nhiệt độ thấp (dưới 20°C), cảm biến hoạt động tốt hơn. Theo nguyên lý hoạt động cảm biến PIR, điều này hoàn toàn dễ hiểu và cần được tính toán khi thiết kế hệ thống.

Làm thế nào để tránh báo động giả từ vật nuôi?

Trả lời: Để tránh đèn cảm biến chuyển động hoặc báo trộm hồng ngoại báo động giả do thú cưng, bạn có thể áp dụng các biện pháp sau:

• Chọn cảm biến có chức năng pet-immune, được thiết kế để bỏ qua động vật dưới 25kg
• Điều chỉnh góc lắp đặt để tránh vùng hoạt động của thú cưng
• Giảm độ nhạy của cảm biến
• Sử dụng cảm biến kết hợp (PIR + vi sóng) để tăng độ chính xác
• Lắp đặt ở độ cao phù hợp để tránh phát hiện động vật nhỏ

Cảm biến PIR có thể nhìn xuyên qua kính hoặc tường không?

Trả lời: Không, cảm biến PIR không thể xuyên qua kính thường, tường, hoặc hầu hết các vật liệu rắn. Bức xạ hồng ngoại không thể truyền qua các vật liệu này. Đây là một hạn chế nhưng cũng là ưu điểm vì giúp cảm biến không bị ảnh hưởng bởi chuyển động bên ngoài khu vực cần giám sát. Khi thiết kế sơ đồ mạch cảm biến PIR và lập kế hoạch lắp đặt, cần tính toán yếu tố này để đảm bảo hiệu quả.

Tuổi thọ trung bình của một cảm biến PIR là bao lâu?

Trả lời: Tuổi thọ của cảm biến chuyển động PIR chất lượng tốt thường từ 8-10 năm trong điều kiện sử dụng bình thường. Element nhiệt điện và mạch xử lý tín hiệu có độ bền cao, ít bị hỏng hóc. Tuy nhiên, tuổi thọ thực tế phụ thuộc vào:

• Chất lượng sản phẩm ban đầu
• Điều kiện môi trường (nhiệt độ, độ ẩm)
• Tần suất kích hoạt
• Chất lượng nguồn điện Hoàng Quốc Bảo khuyên nên chọn sản phẩm từ các thương hiệu uy tín để đảm bảo tuổi thọ và hiệu suất ổn định.

Chi phí cho một hệ thống an ninh sử dụng cảm biến PIR có đắt không?

Trả lời: Chi phí hệ thống an ninh sử dụng cảm biến PIR khá hợp lý so với hiệu quả mang lại. Một cảm biến PIR cơ bản có giá từ 50.000-200.000 VNĐ tùy chức năng. Hệ thống hoàn chỉnh bao gồm cảm biến, mạch điều khiển, còi báo động có thể từ 2-10 triệu VNĐ cho một ngôi nhà trung bình. So với các công nghệ khác như camera IP hay cảm biến vi sóng, PIR tiết kiệm chi phí đáng kể cả về mặt đầu tư ban đầu lẫn vận hành. Với ứng dụng cảm biến PIR đa dạng và độ tin cậy cao, đây là khoản đầu tư xứng đáng cho an ninh gia đình.

Kết bài

Với những thông tin chi tiết về cảm biến chuyển động PIR mà Hoàng Quốc Bảo đã chia sẻ, hy vọng bạn đã có cái nhìn toàn diện về công nghệ này. Từ nguyên lý hoạt động cơ bản đến các ứng dụng thực tiễn, PIR thực sự là một giải pháp thông minh, tiết kiệm và hiệu quả cho nhu cầu tự động hóa và an ninh của gia đình hiện đại.
